翻板阀滤池配水配气系统的构造

发布时间： 2023-09-15 浏览次

如果您想了解我们的产品，欢迎随时拨打我公司的销售热线，或点击下方按钮免费咨询！电话咨询即刻享受本月价格折扣！

服务热线 13782733988 联系我们

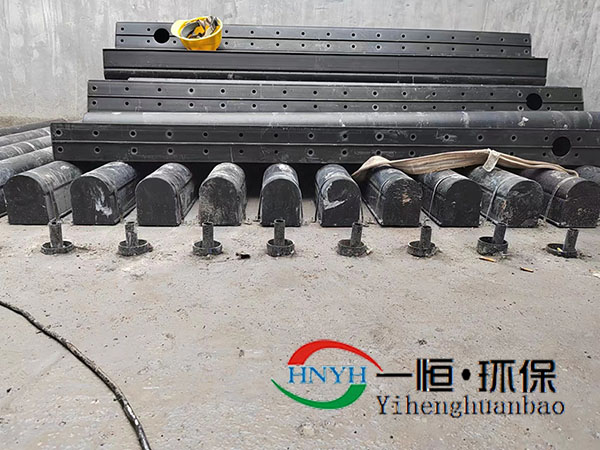

翻板阀滤池配水配气系统由滤池中央配水配气暗渠、安装在中央配水配气暗渠顶板上的竖向配水管、竖向配气管、安装在滤池底板上与配水配气管相连的横向配水配气管（面包管）组成。

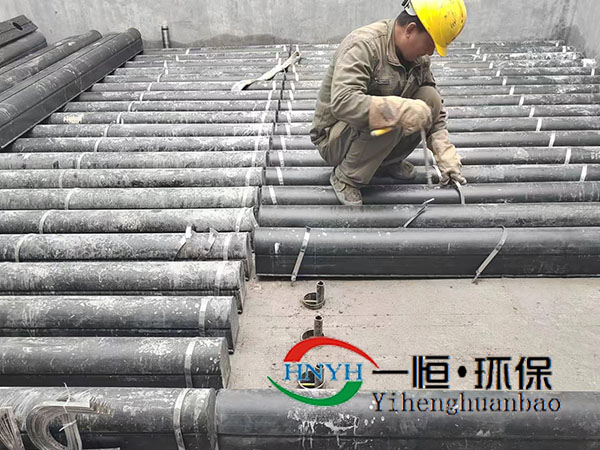

横向配水配气管（面包管）材质为HDPE（高密度聚乙烯），配水配气管横断面为上圆下方，上部半圆形为配气空间，下部方形部分为配水空间。配水配气管底部按设计开孔比要求设置配水孔，配气孔设置在管两侧，配水配气管顶部设置放气孔。

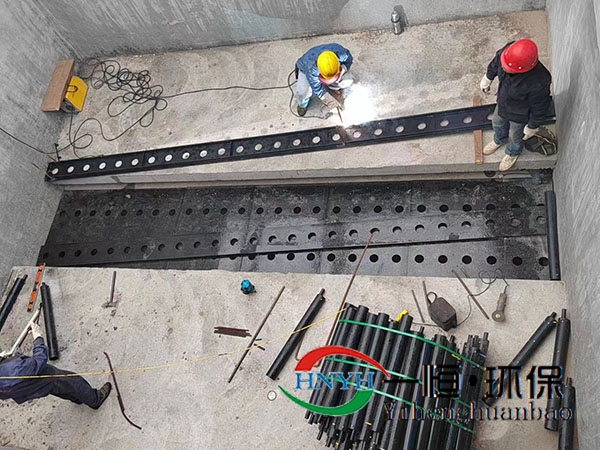

竖向配水管和竖向配气管材质为塑料（HDPE管或ABS管），管端设有与预埋套管匹配的螺纹。竖向配水管和配气管的预埋件在中央配水配气暗渠顶板施工中预埋，安装时竖向配水管和竖向配气管通过螺纹与固定于中央配水配气暗渠顶板的预埋件固定，并可上下调节，确保整池的配水配气管顶部及底部的标高一致。

每个独立的横向配水配气管系统服务面积：0.23m*4.0m＝0.92m2，
气冲强度：15～18L/s.m2，则空气流量q=13.8L/s=0.0138m3/s

D30配气管上端小圆孔D4mm，面积：1.257x10-5m2，D30配气管下端4个D13.5mm圆孔，面积：5.726x10-3m2，则空气通过D30配气管D13.5mm圆孔的流速为：22.4m/s，空气通过D30配气管的管道流速为：19.5m/s，气冲时，配水配气暗渠中将形成约200mm的稳定气垫层；

反冲洗空气进入配水配气管（面包管）后，反冲洗空气又进行二次分配，配水配气管（面包管）共布置D3.5mm配气孔50个，空气通过D3.5mm配气孔的流速为：26m/s，将形成约60mm的气垫层；
大水冲强度：15～16l/s.m2，则水流量q=13.8l/s=0.0138m3/s
每个独立的横向配水配气管系统共有D17圆孔52个，水通过D17圆孔的流速为：1.17m/s，水通过配水配气管5mm缝隙的流速为：0.4m/s，为中阻力配水系统；水通过D80配水管的管道流速为：2.4m/s，流速较高，但在合理的范围之内。
