水处理初学者者一分钟了解d型滤池

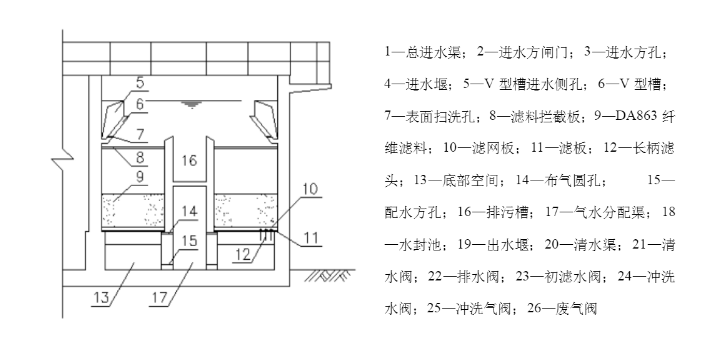

图：d型滤池结构剖面图

d型滤池这种新型的快滤池具有如下特点:

采用彗星式纤维滤料，可实现高滤速、高精度的过滤，从而减少占地面积，提高出水质量。

d型滤池构造：

d型滤池在工艺设计上分为配水(含进水和出水)系统与气水反冲洗系统两部分。

滤池主体结构(包括池体、池内分区隔墙、梁柱、V型槽、出水槽)为现浇钢筋混凝土结构。

d型滤池的工作过程：

d型滤池的工作过程分为过滤过程、反冲洗过程和初滤过程。

一.过滤过程：

待滤水→d型滤池→水封池→清水池

二.反冲洗过程：

a.单独气冲

罗茨鼓风机→d型滤池→反冲洗排污渠

b.气水混冲

罗茨鼓风机→d型滤池→反冲洗排污渠

                       ↑

               反冲洗水泵

c.水漂洗

反冲洗水泵→d型滤池→反冲洗排污渠

三.初滤过程：

预处理水→d型滤池→反冲洗排污渠

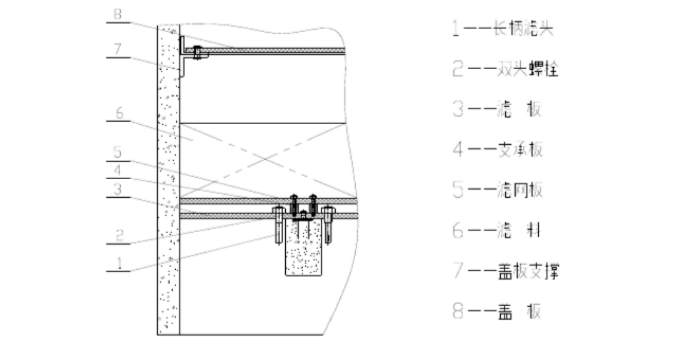

图：d型滤池配水布气结构图

d型滤池应用范围：

d型滤池可广泛应用于饮用水处理工程、工业用水处理、中水处理工程、深度处理工程等方面。
