侧向流倒V型斜板是一种广泛应用于水处理领域的填料，以下将从其结构、原理、优点及应用等方面进行介绍：
结构设计

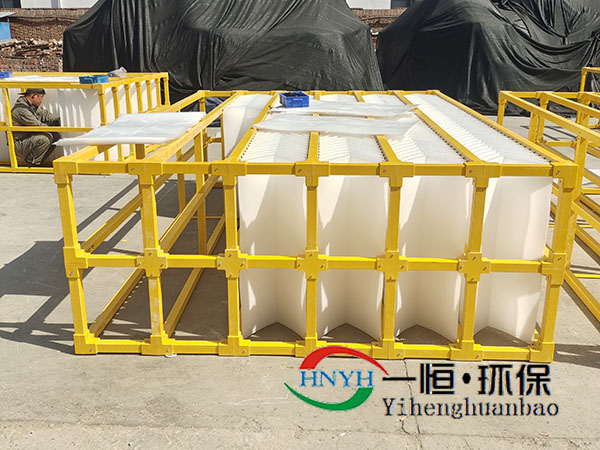

• 板体排列：由一组平行、倾斜的侧向流板组成，呈倒V型结构，板间距通常控制在30-50cm范围内。
• 角度设置：斜板倾角一般在30°-60°之间，可使水流沿侧向水平流动，污泥在重力作用下沿斜板表面垂直沉降。
• 支撑结构：填料层底部采用支撑结构，如不锈钢支撑框架，以确保填料的稳定性和使用寿命。
工作原理
• 重力沉降与侧向流动：含悬浮物的水流进入处理单元后，在倒V型斜板的作用下形成侧向运动路径，悬浮物在重力作用下沿斜板向下沉降，终沉积在斜板下方的封闭集泥区，而净化后的水体则继续向前流动。
• 涡旋扰动与颗粒凝聚：水流方向与斜板夹角形成涡旋扰动，增强了颗粒间的碰撞概率，促进微小絮体聚并成较大颗粒，加速沉淀。
• 生物膜净化：斜板表面生长的生物膜能够进一步吸附和分解水中的有机物，强化水质净化效果。
优势特点
• 沉淀：基于浅池原理，缩短了颗粒沉降路径，显著增加了悬浮物与斜板的接触概率，沉淀效率≥90%，可使粒径≥20μm的悬浮物在30秒内完成沉降过程。
• 泥水分流：实现了水流沿水平方向流动，沉淀沿竖直方向降落，避免了水路和泥路之间相互顶托干扰，污泥含水率≤85%。
• 运行稳定：采用前花墙配水，后花墙收水的方式，避免因配水收水不均而造成的短路现象发生。此外，其耐负荷变化冲击能力强，出水水质稳定。

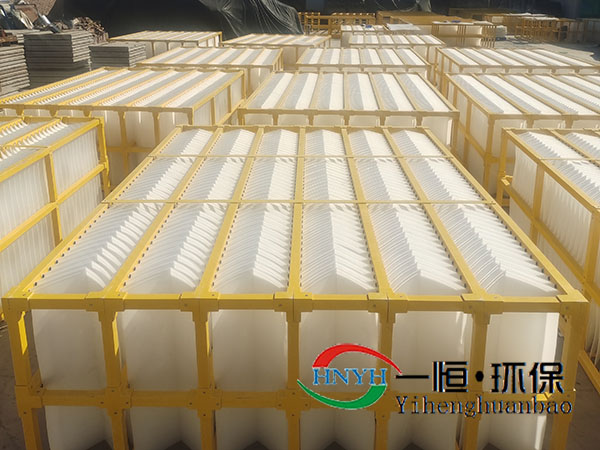

• 安装维护便捷：采用积木式组装，无需焊接或粘接，现场施工无需大型设备介入，单模块重量控制在8kg以内，且可采用重力排泥和机械排泥，排泥方式灵活。
• 空间利用：模块化单元的组合形式，在垂直方向叠加时仅需预留15cm检修通道，较传统斜板结构降低35%的纵向空间需求，在同等处理能力下占地面积较传统沉淀池减少约40%。
应用领域
• 污水处理厂：用于污水处理厂的沉淀池，可对污水进行深度处理，去除悬浮物、有机物等污染物，提高出水水质。
• 雨水处理：在雨水处理系统中，可有效去除雨水中的泥沙、杂物等，实现雨水的净化和回用。
• 工业废水预处理：针对工业废水的预处理阶段，能够降低废水的浊度和悬浮物含量，为后续的生化处理等工艺提供良好的进水条件。
