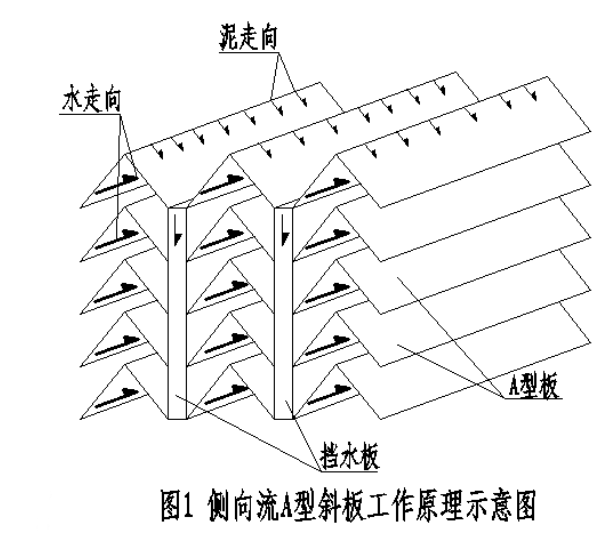

侧向流倒V型斜板填料的工作原理主要基于重力沉降原理，当水流通过斜板时，由于斜板的设计使得水流形成侧向流动，水中的悬浮物在重力作用下沿斜板向下沉降，终沉积在斜板下方的集泥区域。这种设计使得水流在流动过程中不断改变方向，从而增加了悬浮物与斜板的接触机会，进一步提高了沉淀效率。此外，侧向流倒V型斜板的设计还使得水流在流经过程中形成多个小漩涡，有利于絮体悬浮物的沉降和分离。这种填料层底部采用支撑结构，确保了填料的稳定性和使用寿命，同时其结构简单、安装方便，可根据实际需要调整填料层高度和倾斜角度，适应不同的处理需求。侧向流倒V型斜板填料的高容积利用率和浅池沉淀原理的应用，使得该技术在节省用地的同时，具有高沉淀效率和稳定的处理效果，能够保证出水水质达标。

侧向流倒V型斜板沉淀工艺的设计构造
