1、竖流式蜂窝斜管沉淀池的工作原理 在竖流式沉淀池中，污水是从下向上以流速 v 作竖向流动，废水中的悬浮颗粒有以下三种运动状态：①当颗粒沉速 u>v 时，则颗粒将以 u-v 的差值向下沉淀，颗粒得以去除；②当 u=v 时，则颗粒处于随遇状态，不下沉亦不上升；③当u 竖流式蜂窝斜管沉淀池的平面可为圆形、正方形或多角形。池的直径或池的边 长一般不大于 8m，通常为 4～7m，也有超过 10m 的。为了降低池的 总高度，污泥区可采用多只污泥斗的方式。 竖流式沉淀池的深、宽(径)比一般不大于 3。

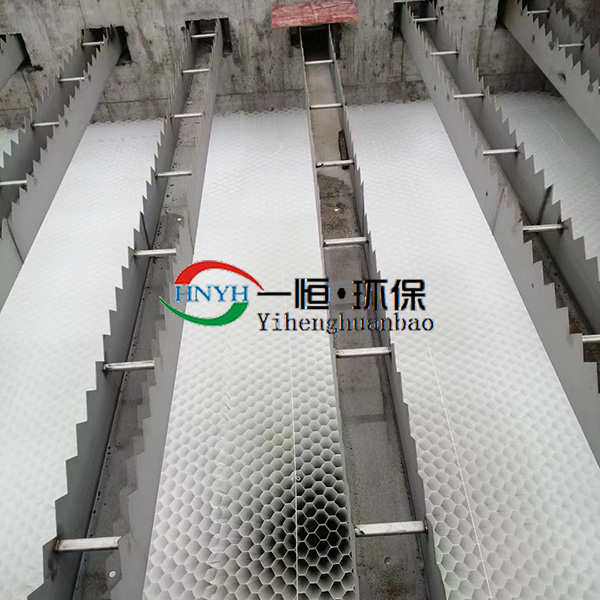

      2、竖流式蜂窝斜管沉淀池的中心管。污水在中心管内的流速对悬 浮颗粒的去除有一定的影响。当中心管底部不设反射板时，其流速不 应大于 30mm/s，如设置反射板，流速可取100mm/s)/s。在反射板的 阻挡下，水流由垂直向下变成向反射板四周分布。水从中心管嗽叭口 与反射板间流出的速度一般不大于 20mm/s，水流自反射板四周流出 后均匀地分布于整个池中，并以上升流速 v 缓慢地由下而上流动，可 沉颗粒向下沉至污泥区， 经过澄清后的上清液从设置在池壁顶端的堰 口溢出， 通过出水槽流出池外。其余各部分的设计与平流沉淀池相似。
