翻板滤池有着特的配水配气系统,形成双层气垫层 ,布水 、布气均匀 。这是翻板滤池的亮点之一所有气水反冲洗滤池都要考虑反冲洗效率的大化，实现效率大化的根本途径 :一是要适度反冲洗，这点靠设定适当的反冲洗强度和延续时间来达到 ;二是整个滤池的均匀配水和配气，翻版滤池配水配气方式与其它形式的大相径庭，其池底结构如图5上图所示 。翻版滤池的配水配气系统由三个部分组 成:(一)池底的纵 向配水配气渠

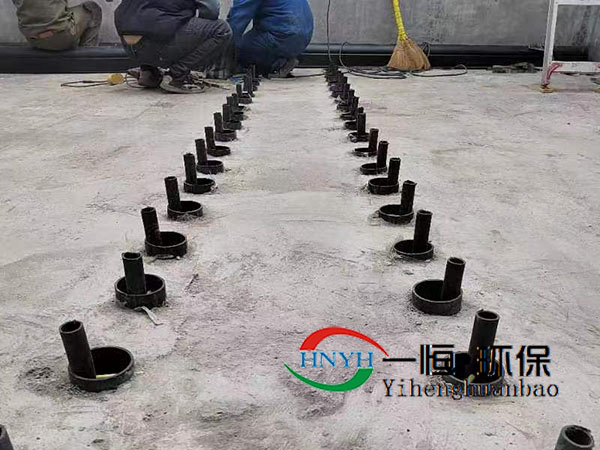

(二)竖向配水配气管 (连通管);

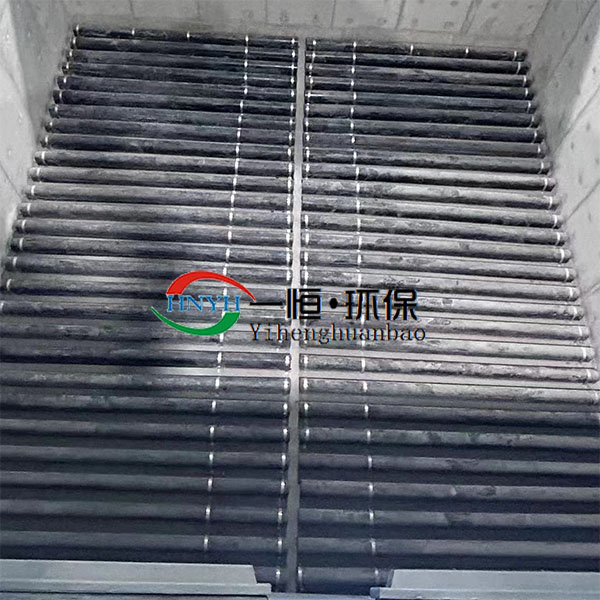

(三 )横向配水配气管(面包管),

       国内使用的虹吸滤池 、普通快滤池及V型滤池在反冲洗的水冲洗和漂洗阶段,反冲洗水均通过排水槽溢流堰排走，且为防止滤料的流失反冲强度也限制的较低,这样 既不可能把滤池冲洗的很干净又浪费了大量的水、电资源。由于采用了的反冲洗 工艺和技术的翻板阀,翻板滤池在气冲、气水混合冲、水冲3个阶段中翻板阀始终是关闭的，我们可以提高反冲强度，加大滤料的碰撞和反冲水的清洗强度 ，这样既提高了滤池的反冲效率又避免了滤料的流 失同时又使反冲水得到了重复利用减少了反冲水的用量 。由于翻板排水阀是在反冲洗结束20秒后才逐步开启,而且排水时段中翻板阀只开启45。，所以，积聚在滤池内的反冲水和悬浮物仅上部的可以排出,，而池内的滤料 由于比重大沉,降速度快不会流失。 翻板滤池的水冲强度为 15-16L/m .s，滤料膨胀 率可 达 15%一25%,根据设计计算和实测资料翻板滤池的反冲洗耗水量为3-4.5m /m，例如昆明第七自来水厂每个 120m 的滤池两次反冲用水量不超过500m，而V型滤池的反冲洗耗水量 为6-8m/m2,翻板滤池与V型滤池相比,反冲洗耗水可节约近50%,所以,翻板滤池是一种节能型滤池。
