D型滤池和V型滤池的结构区别
D型滤池与V型滤池的在设计上其结构不完全相同，其主要区别在于配水布气系统。
V型滤池的配水布气系统是混凝土结构的多孔板，其厚度为20mm，长柄滤头安装在混凝土结构的多孔板上，因其在反冲洗的工艺中，石英砂滤料是处于微膨胀或者不膨胀的状态下，所以，其的气冲强度不能太大，所以对混凝土结构的多孔板的强度要求不大。在混凝土结构的多孔板上设置承托曾，其上放置粒径为0.95—1.35mm的石英砂滤料，其厚度在0.95—1.5m之间，因石英砂滤层存在阻力，所以在过滤状态下，滤层上有1.2m深的水以此来克服滤层内的阻力。

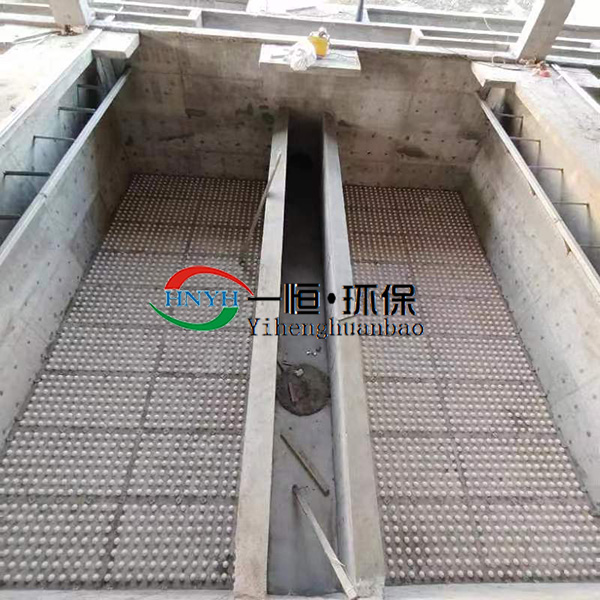

D型滤池
V型滤池在生产运行过程中厂存在以下问题：
1、反冲洗不均匀，有较严重的短流现象发生。
2、跑砂。
3、滤板接缝不平、滤头套管处密封不严，滤头堵塞甚至发生开裂。
4、阀门启闭不畅影响过滤。
5、V型滤池过滤面积大，占地大。单池面积有时大于100m2以上，这就给反冲洗时的布气及配水造成很大的问题。
D型滤池的配水布气系统是采用PP注塑板为多孔板的，其孔为网状分布，每平方米为69个孔，长柄滤头安装在多孔板上，多孔板上通过加强筋又覆盖了一层滤网板，其材料为PP注塑板，其强度为500 kg/cm2纤维滤料放置在滤网板上，其高度为70mm，这样就对滤料曾进行了两次气体分布，使得在反冲洗时，做到气体分布均匀，使滤料冲洗干净。滤料层的干燥高度为650mm，冲水后的湿高度为500mm。

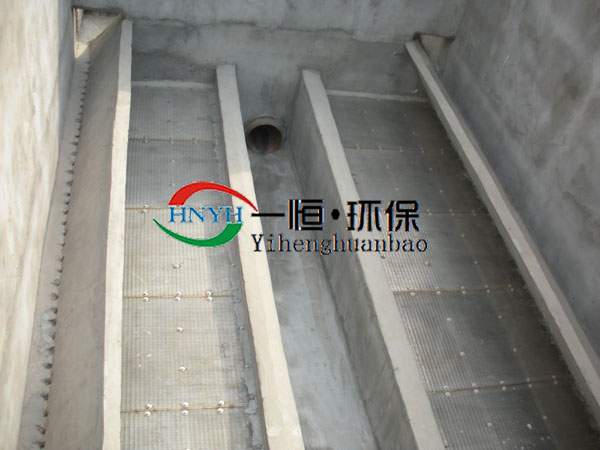

V型滤池
反冲洗时的比较
V型滤池在反冲洗时时属于微膨胀状态或者不膨胀状态，这样在反冲洗的时候，其的洗净率很低，若V型滤池反冲洗的水冲强度及气冲强度太大，则很容易跑砂，所以V型滤池的滤料表面很容易积泥。而D型滤池时纤维滤料，在反冲洗时其整个滤料层都处于膨胀和悬浮状态，由于滤池上装有盖板，所以D型滤池在反冲洗时不会跑滤料，这样整个滤料层的洗净率很高，延长过滤周期，在处理同样的水量，用同样的过滤面积，D型滤池的过滤周期是V型滤池的1.5到2倍。
