水厂滤池整体滤板技术要求
1、滤板采用C30 商砼，抗渗等级S6，采用自密实砼，HRB400钢筋。
2、单格滤池梁柱上均气孔、H型槽上配气孔的孔中心水平度不超过±2mm。

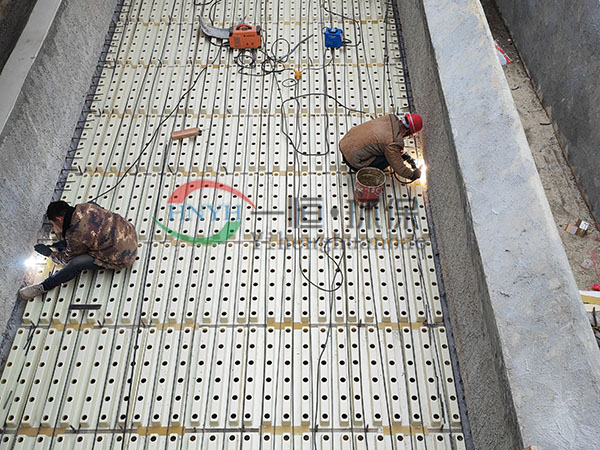

3、整浇滤板尺寸要求：根据设计要求每单格滤池滤板为一块整体，滤板厚度为100mm，滤板的四周与池壁接合处，池壁内四周应预留100*30mm的凹槽，凹槽预留质量直接关系到后期气密实验，滤板与池壁结合处渗漏是质量通病，也是滤板浇筑的控制要点。
4、单格滤池滤板表面平整度不超过±2mm，单块模板上滤头预埋套管水平位子偏差不超过±1mm。
5、滤板100mm厚，双层双向配筋，钢筋骨架安置定位要准确，绑扎钢筋时应按保护层要求设置垫块，允许偏差不大于±3mm，上下保护层为20mm±5mm。
6、砼振捣时采用较小直径的振捣棒，每块滤板双面平整度误差不超过±2.0mm，板厚误差≤±1.0mm。
水厂滤池可调式长柄滤头技术要求
1、滤头及滤头预埋套管材料采用ABS工程塑料；
2、滤帽外形采用半球形，滤缝宽度为0.25mm，滤缝面积2.5cm。
3、滤水管上进气条缝为36*1mm,滤水管长度为246mm，总长度为292mm；
4、滤水管与滤座的丝扣直径为30mm。
5、滤水管有效截面积为2.8-3.1cm，滤水管上进气圆孔孔眼直径为Ф2mm。
6、滤头长度误差：±0.5mm，滤水管直径误差：±1.0mm，滤缝宽度允许误差：±0.03mm，预埋件长度允许误差：±0.5mm；
7、滤水管与预埋件螺纹配合，无卡阻现象；
8、滤头表面光滑，无杂质，裂痕，凹坑，锐边等缺陷。

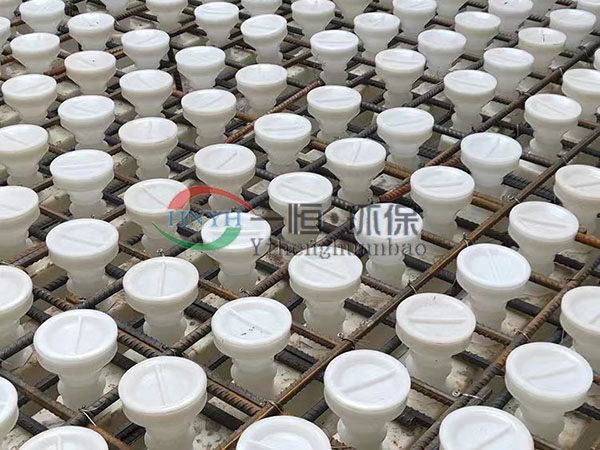

9、滤头套管预埋准确、无遗漏，无倒位差错。滤头套管预埋时必须垂直滤板，角度偏差≤3°，套管用螺栓及上部压盖固定在可拆卸钢模板上。走偏和移位差不得大于±1mm。每排滤头直线误差≤±2.0mm。
