一项水处理沉淀新技术-侧向流波形斜板
发布时间：
2023-07-22
浏览
次
如果您想了解我们的产品，欢迎随时拨打我公司的销售热线，或点击下方按钮免费咨询！
电话咨询即刻享受本月价格折扣！
侧向流波形斜板沉淀工艺研究是用于水处理沉淀过程的一项新技术。其主要技术原理是利用斜板提高沉淀效率的浅层沉淀理论：按水流与沉泥下滑方向不同，沉淀可分为同向流、逆向流和侧向流。前二者因水流动力对悬浮颗粒所受重力都有较大影响和干扰，而侧向流沉淀。因水流与颗粒沉降方向相垂直对沉泥下滑影响甚小，因而可获得更加理想的沉淀效果。现有的侧向流斜板均是平板，刚度低，板材用量大，加工构造复杂，造价高。为克服上述缺点，该项研究采用了波形斜板，简 构造。同时增设了排泥和冲洗设施，构成了箱形结构的沉淀３单元体，节约了造价，方便了安装。

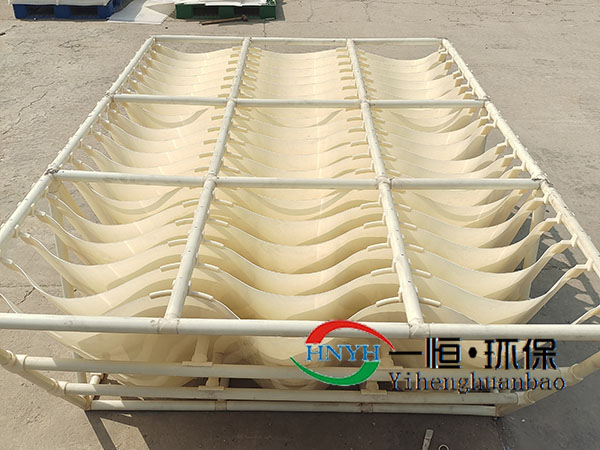

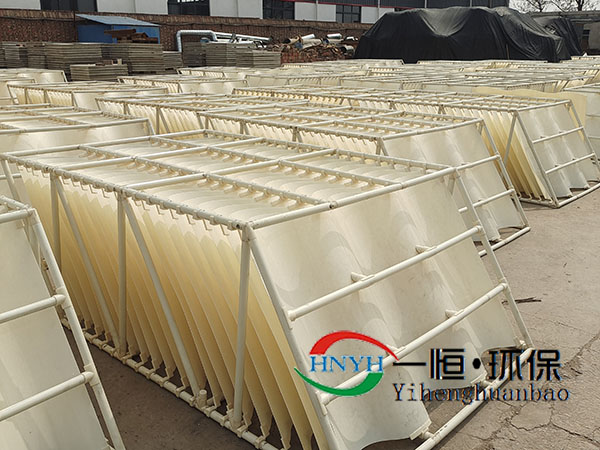

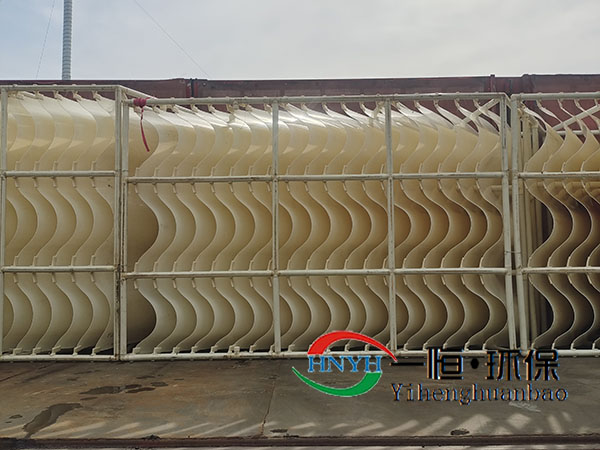

框架式波纹形侧向流斜板填料装置采用浅层沉淀原理，以波形斜板布形式，缩短顆粒沉淀距离，同时使水流在波峰和波谷中蛇形成涡流式水平前进。而沉泥在波形板波谷集中垂直下滑，提高沉泥下滑性能，有利于泥水分离。具有沉淀效率高，排泥性能优越，占地面积小的优点。板材及框架和连接体均采用ABS工程塑料一次挤出成型波板，刚度大、几何尺寸准确、板面光滑，排泥性能优良，对原水变化具有广泛的适应性。
框架式波纹形侧向流斜板填料装置常见规格
1、单板通用尺寸：
长：1000mm 宽：1300mm 波长：500mm 波高：100mm 厚度：1.5-1.8mm；
2、斜板组装间距：60-100mm 倾角：55-60°；
3、箱体通用尺寸：
长：2000mm宽：1300mm高：1000mm；
4、可按图纸设计要求加工制做。
框架式波纹形侧向流斜板填料装置工程应用：
1、在满足上述技术参数条件下，在设定所需数量以后，可以在沉淀池中随意叠放，组成多种池形。
2、一般波形斜板组纵向叠放为2-4个单元，不宜超过4个单元，以3个单元较为适宜。
3、板组上、下面垂直水流方向应设防短流板。
4、板组上端一般潜没于水下100mm。
5、一般以设于波形斜板组下的往复式液压刮泥机、潜水刮泥车排泥。
