水解酸化池系统设备性能标准及验收标准和方法:

一、设备性能标准：

1、固定床平板填料

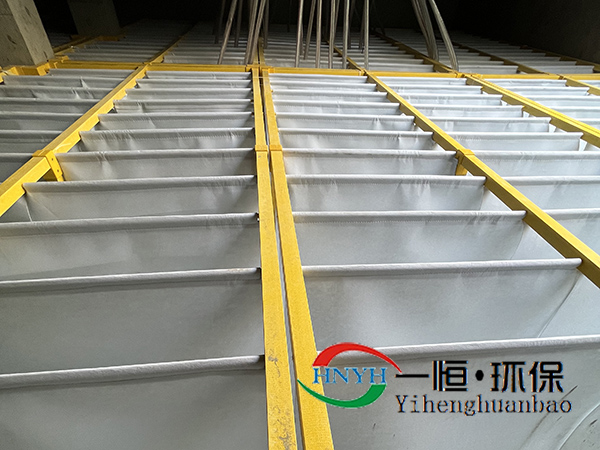

固定床平板填料安装1

（1）总述
       固定床平板填料为巨型片状构件，采用玻璃钢结构为支撑，安装间距一般为150～400mm之间，倾斜60度角。
       平板填料具有较好的机械强度，抗变形性和较大的比表面积，平板填料使用寿命不低于6年。
       平板填料框架采用玻璃钢材质，材料选型应经业主及设计院认可。
（2）设备结构

       固定床平板填料在加工过程中经过离子化材料改性及亲水高分子共混改性，表面带正电荷，这将使微生物在载体表面附着、固定过程更加容易进行。平板填料在保证比表面积大的前提下，有较好的机械强度。在水力剪切作用以及载体之间的摩擦碰撞过程中不会发生破损，由于生产过程中主要使用改性高分子材料作为基材，耐酸、耐碱、对含有有机物（烃类、苯类）的高难度污水适应性更好，耐腐蚀性强。平板填料可增加微生物在填料表面的固着力，为世代周期长的微生物创造条件，丰富微生物相。此外，由于填料的安装方式为倾斜安装，在一定程度上起到了斜板分离的作用。一方面泥水混合物和厌氧水解中产生的少量厌氧气体在上升过程中与填料相碰受到拦截或受到填料的吸附捕获，附着在污泥上的气体与悬浮污泥分离，污泥或附着在填料上，或累积较大泥团滑落而沉入池底；另一方面，加设斜板增加了有效分离面积，使得沉降区域的水力半径大大减少，雷诺数（Re）降低，弗罗德数（Fe）提高，改善了污泥沉淀的水力条件，提高了固液分离效率。

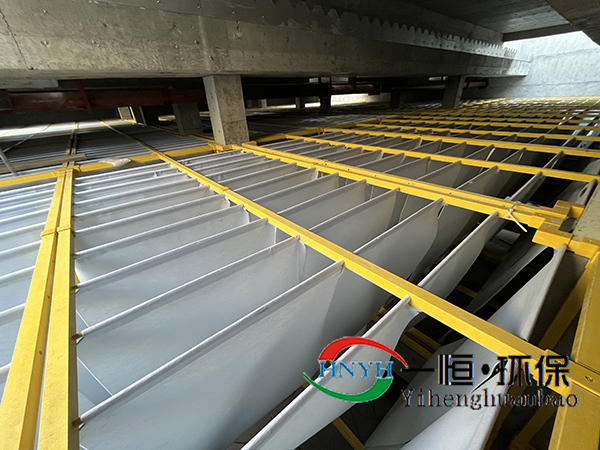

固定床平板填料安装2

（3）技术性能
产品符合本标准的规定，并按照经规定程序批准的图样和技术文件制造。
①单片为矩形，悬挂方式为倾斜悬挂，倾角60°。
②产品材料由高分子原料制成。
③单位重量为402g/m2。
④具有良好的透水和亲水性能。
⑤使用寿命不小于6年。
⑥抗拉强度为8.02-9.45kN/m。
⑦填料框架采用玻璃钢材质。
（4）材质
       平板挂膜填料采用的高分子原料，框架为玻璃钢材质，其性能符合GB 11115、GB 11116、GB12670等规定要求。

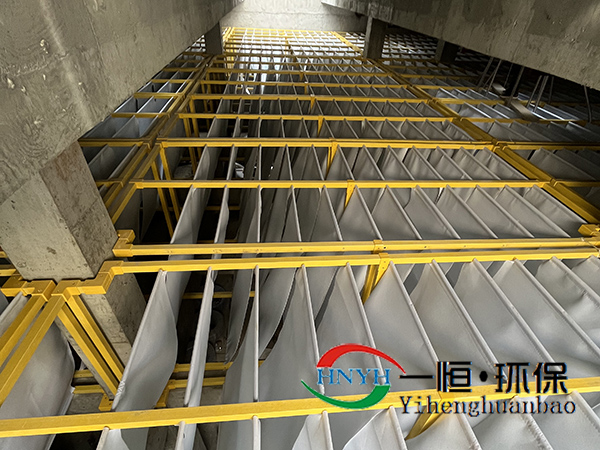

固定床平板填料安装3

2、多点布水器（又叫点对点布水器）
（1）总述

       多点布水器（点对点布水器）为水解酸化池系统核心设备，应为成套装置，并需配备安装与运行所必需的附件和紧固件，包括供货、安装及调试服务。所有设备及附属设施应由一个制造商提供，制造商和投标人对全部布水器系统负责。即使供货设备清单中未列出，全套安全、有效及可靠运行所需的附件、紧固件、备品备件、专用工具等供应商也应负责提供。

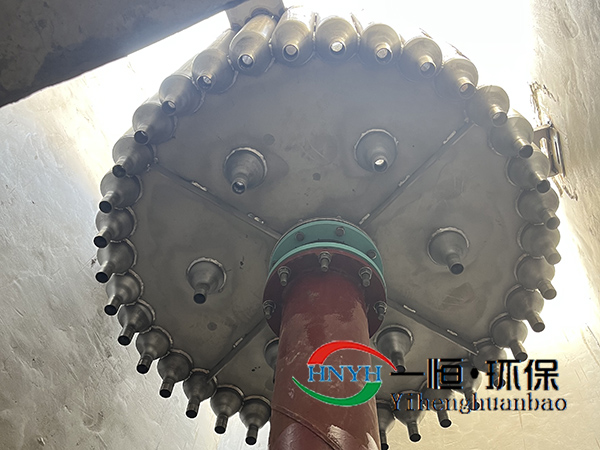

多点布水器安装1

（2）资料提交
      ①总体布置图应画出布水器平面及剖面图，并应表明所有的尺寸及材料和所有的外型安装尺寸。

      ②应提供所有布水器进行连接的装配图、基础要求以及土建结构的承载力参数情况。

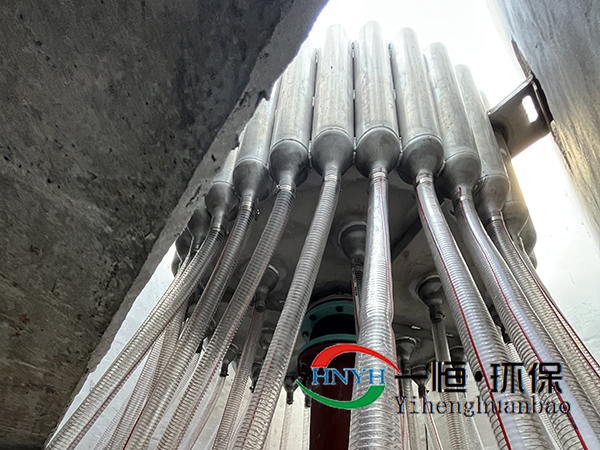

多点布水器安装2

（3）结构、性能要求
       水解酸化池的钢制水槽布水器为非标加工件，请按照图纸加工，承包商应该根据设计文件及图纸要求所规定的池体容积、布水工艺要求及安装位置对布水器的规格尺寸数量进行校核，以保证设计性能，并提供满足施工图要求的布置及安装方案。
①设备结构
       点对点布水器由包括配水器本体、进水干管、布水软管、布水帽。进水干管设置于配水器本体的中央位置，贯穿于配水器底部，其下端为进水口，上端为出水口。布水软管为PP 材质，可顺利穿过平板式填料分布于池底。布水帽采用锥形结构，既能防止堵塞又提高布水的均匀性。
②材质
所有布水器的材料都适合于污水（污泥）的腐蚀环境。
主要部件材料如下：
布水槽             不锈钢(SUS304)
布水头             不锈钢(SUS 304)
水量调节器         不锈钢(SUS 304)
布水管                    PP
与介质接触的
螺栓、螺母、垫片   不锈钢(SUS 304)

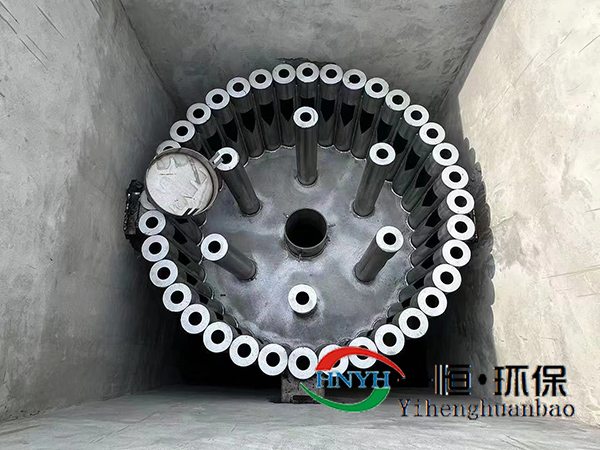

多点布水器安装3

二、验收标准和方法
（1）水解酸化池调试完成后，在污水处理厂进水COD浓度未超设计条件下，其水解酸化池对COD月平均去除率应高于20%。
（2）水解酸化池正在运行后，其布水器布水均匀，无堵塞现象；排污管排泥正常，无堵塞现象。
