侧向流沉淀池泥水分流A型斜板装置

侧向流斜板沉淀池是池内设置斜板沉泥沿斜板滑下的沉淀池，池内设置斜板，水流由侧向通过斜板，沉泥沿斜板滑下的沉淀池。

侧向流斜板A型斜板结构特点

①积木式组成结构，不需固定，移动简便，检修维护方便。

②特有的结构形式，使得太阳辐射仅能影响的顶上的一层，方便更换，使得寿命可以达到20-30年。

③水流沿着水平方向进行，泥竖直下落，且泥、水分离，各走分离路径，分离效率高，不会出现矾花上浮，水流短路现象。

④适用于大中小各种规模的水质沉淀工艺。

⑤排泥采用斗式排泥，穿孔排泥或底部刮泥机排泥。

侧向流斜板A型斜板用于沉淀工艺优势：

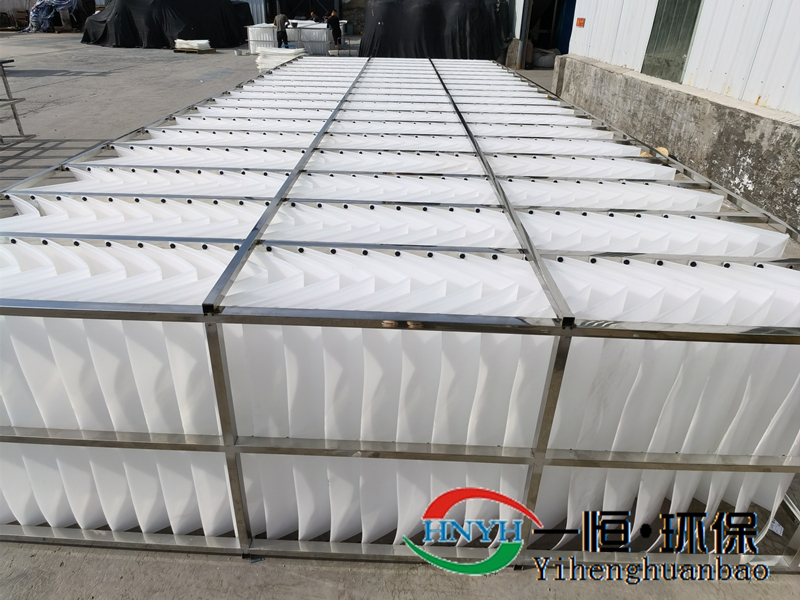

从上图可以看到侧向流斜板A型斜板以积木式组合装配方式叠放在一起，角度范围为20°—90°，用工程塑料一次加工成型，从一侧进水而另一侧出水，两排侧向流A型斜板中间用挡水板挡住，内部形成封闭的泥区。实现了水流沿水平方向流动，沉泥沿竖直方向降落，避免了水路和泥路之间相互干扰，从而保证较高的沉淀效率。
