整体滤板模板及专用可调式长柄滤头的特点及安装注意事项

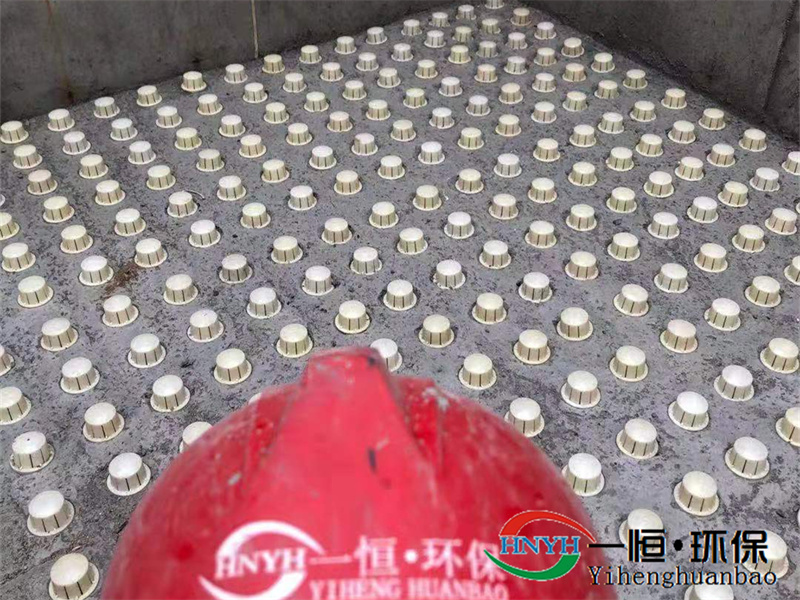

图一：曝气生物滤池安装效果

整体滤板模板及专用可调式长柄滤头适用于各种滤池工艺，包括气水反冲和单水反冲；各种池型包括新式气水反冲V型滤池和翻板滤池，以及污水处理工艺中的生物曝气滤池和老式虹吸滤池；各种新建滤池和各种老滤池改造。

整体滤板模板及专用可调式长柄滤头的特点及安装注意事项：

1、为了实现整体浇筑，必须有不拆卸的成型板材（工艺上采用可食用ABS板）制作凹凸型模板，能可靠支撑整体浇筑工程的施工荷载（当施工荷载400kg/m2时，模板挠度变化<1.2mm），模板凸处带颈套的圆孔是用以固定滤头预埋件（滤座）。

2、在整体滤板模板安装后钢筋骨架采用φ10和φ12与池壁钢筋联接为一体。

3、整体浇筑混凝土要求一次性浇筑完毕并予震捣均匀、压实，满足C25强度，允许施工按土建一般要求1‰的水平误差，其承载强度正向70KN/m2，反向60 KN/m2。

4、混凝土养护后，在滤头预埋件（滤座）内插入可调节螺杆，其可调螺距为70mm，上下调节范围≤50mm，调节滤杆预留为15mm以上余量，供滤池长期运行后可能出现土建构筑物不均匀沉降时可调节使用，调节精度（小调节量）为0.4mm。

5、滤池布水区进水，根据水面来调节滤杆的上端平面在同一水平高度，从而保证进水孔在同一水平线上。

6、采用防松动自锁滤头予以联接滤座，由于整体浇筑滤板的模板是定型的，所以滤头之间的距离和每平方米布置的滤头数量也是固定的，而标准型滤头的缝隙面积也统一，从而全池开孔比也是固定的。尽管以往无数成功的经验已确定了以上这些数据（滤头间距横向150cm，纵向200mm，标准型（QS－K－0.5）滤头缝隙宽度0.5mm，面积6.12cm2，全池开孔比为2.0%）。但考虑到各设计者的设计经验和不同特定的处理对象，所以备有不同缝隙面积的滤头供选择，以满足不同开孔比的设计要求。并有B型模板，滤梁间距为1m。

7、有些有特殊要求的配水布气系统，可以在滤池中直接铺设按设计要求的平整体滤板模板，下部架设可精确调节水平的支撑杆实现整体浇筑。

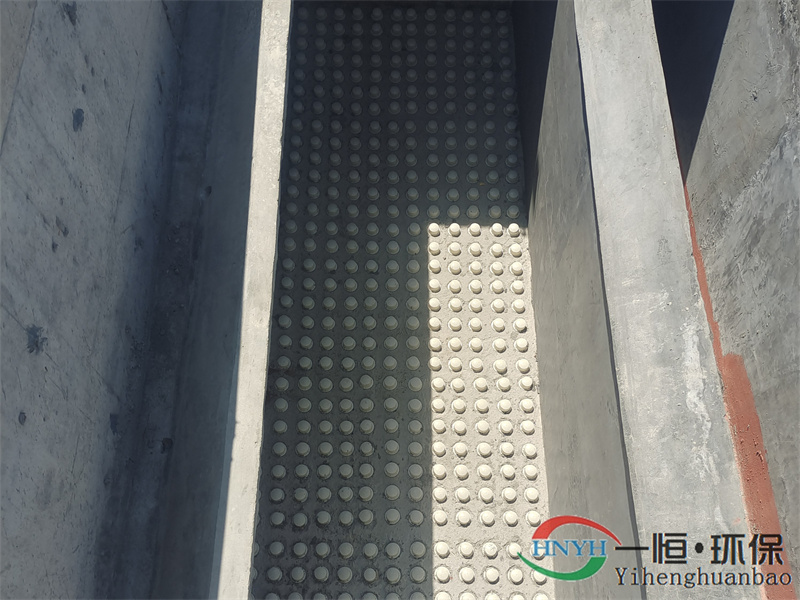

图二：V型滤池安装效果
