t型滤砖是如何反硝化滤池过滤系统无障碍长期运行的？

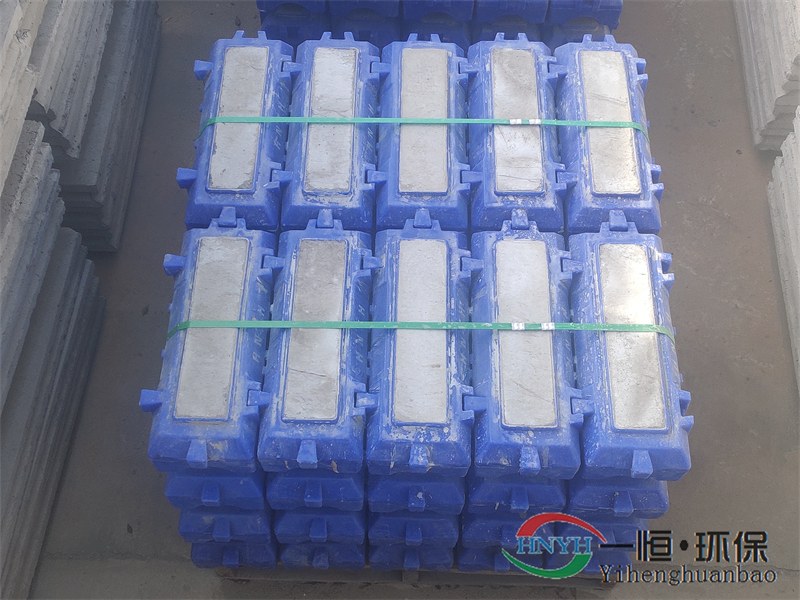

图一：填充混凝土的t型滤砖

传统反硝化滤池采用的滤头&滤板配水系统、依靠流体反射配水配气滤砖均为单层配水系统。单层配水系统，存在固有的反冲强度梯度，反冲强度分布的不均匀且存在反洗冲洗盲区，反冲洗效果不好。t型滤砖都以近距离地彼此隔离，不阻塞孔口为特点，从而使得气体和反洗水得到均匀无盲区的分布。把过滤系统的无障碍运行作为目标，从而使过滤介质达到更好的清洁效果。

反硝化滤池t型滤砖的功能及特点：

①采用的滤砖为具有二次配水配气的T型滤砖，滤砖的作用为：

A.提供承托砾石和砂砾的固体结构。

B.防止砾石进入配水布气系统。

C.尽可能降低水力冲击对滤池内部构件的损坏。

D.滤出液通过滤池排出顺畅。

E.整个滤床区域的反冲洗气体和水流的分配均匀，确保冲洗后滤料面平整。

F.把反冲洗系统与生物反应系统隔开，避免发生气水分布系统生物堵塞。

②气水分配滤砖整体采用HDPE（高密度聚乙烯）和内部浇注C35混凝土材质，具有出色结构强度和韧性，滤砖安装完成后25年运行免维护。

③每块滤砖能同时完成反冲洗配水配气性能，滤砖带自动补偿功能，做到更均匀的配水配气性能。

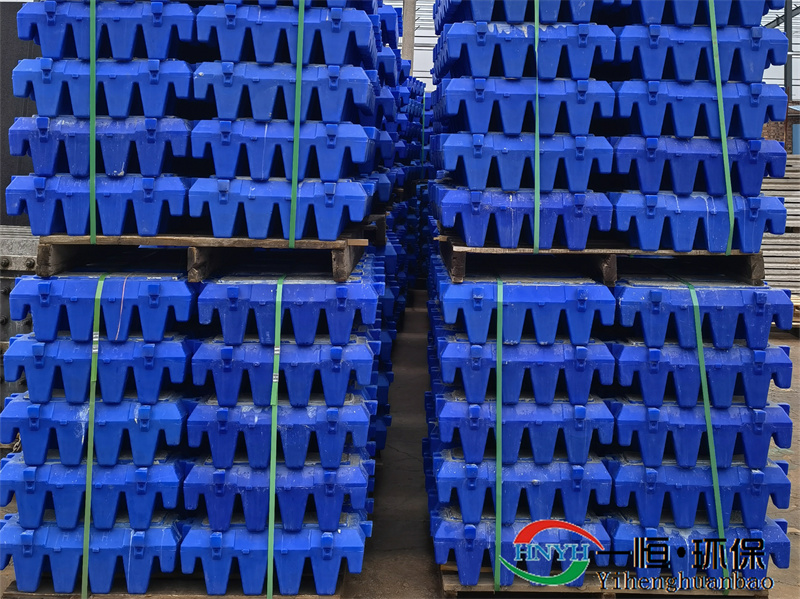

图二：t型滤砖发货等待区

④滤砖为混合配水配气系统：一级分配集水槽，二级补偿腔。通过一次配水槽后的反冲洗水在二次配水腔内根据压力差产生逆向补偿，从而使得整个滤池过滤面积上终的整体反冲洗水、气压力均匀。滤砖内部二次配水设计确保反冲洗水和气体在整个滤池反冲洗气水分配系统的每一个扩散缝处均匀分布。在一块滤砖内同时完成气水均匀分配，不存在配水配气盲区，反冲洗无死区。

⑤二次配水设计确保了水和气体在更长的滤砖长度上的每一个扩散孔处均匀分布。在t型滤砖中，反冲水由一级分配腔进入滤砖，因为在距反冲洗进口远的地方有更多的水和气从开孔处流出，导致一次配水腔配气配水不均匀。一次配水腔流出的不平衡水流在二次配水腔产生逆向水流，从而形成补偿使得沿滤砖长度方向上终的整体压力均匀。为滤床反冲洗提供非常均匀平稳无盲区的反冲洗水，提高反冲洗效率，延长滤池运行周期。

⑥通过t型滤砖的上流的气体能够在滤砖中产生一个低压带，某些孔口会形成缺水现象，甚至出现反向水流。T型技术的滤砖设计了一种气水混合腔，以确保稳定的和持续的水流可以从两块滤砖7-8mm的缝隙流出。滤砖性能得到的显著的改进，从而达到了更好的处理效果。气水混合区空气导流板则是为保障整排滤砖配气均匀型所精心设计，追求滤砖配水布气的优良效果。

⑦传统的滤板/滤头配水配气系统和依靠流体反射配水配气滤砖系统在配水配气系统上方存在反反冲洗盲区，这将意味着反冲洗气、水不能够对滤料起到有效的反冲洗。在长期运行中，承托层/滤料中会堆积大量的污泥，增大水头损失，缩短过滤周期，存在承托层扰动隐患。

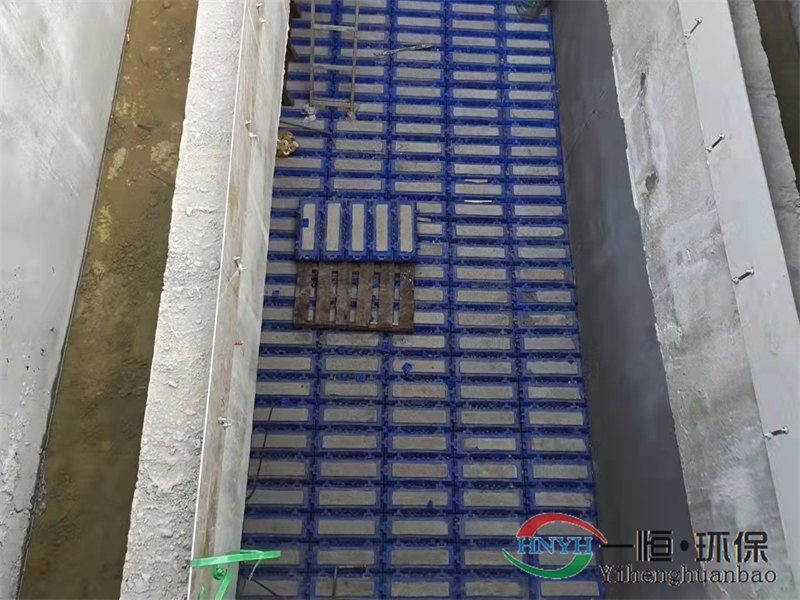

图三：t型滤砖池内铺装图

⑧一恒t型滤砖规格543*203*187mm，填充混凝土后约22.5kg，采用卯榫的连接方式。针对不同的项目设计，加工出厂后的滤砖在现场不需要做任何调整，只需要通过专用工具快速的完成滤砖的组装，滤砖的池内铺设类似于居民家中铺地面砖一样便利。

⑨由于配水配气滤砖的高度仅约0.2m，大量节省了土建池体高度；且池体内部不需要任何预埋件，不需要任何滤粱，滤柱等，池体结构简单；滤砖安装时，池底先铺设C35 混凝土找平，再铺设t型滤砖，底部混凝土初步凝固后，相邻滤砖以及与池壁的缝隙内需要灌注C35 混凝土，使得整个气水分配系统与池底成为一个整体，坚固耐用。由于滤砖安装是土建完成后池底边铺设混凝土边安装，因此对池底土建精度要求较低。大大的降低了土建施工的费用和配水配气系统的安装成本。
