一分钟教你了解水厂内V型滤池

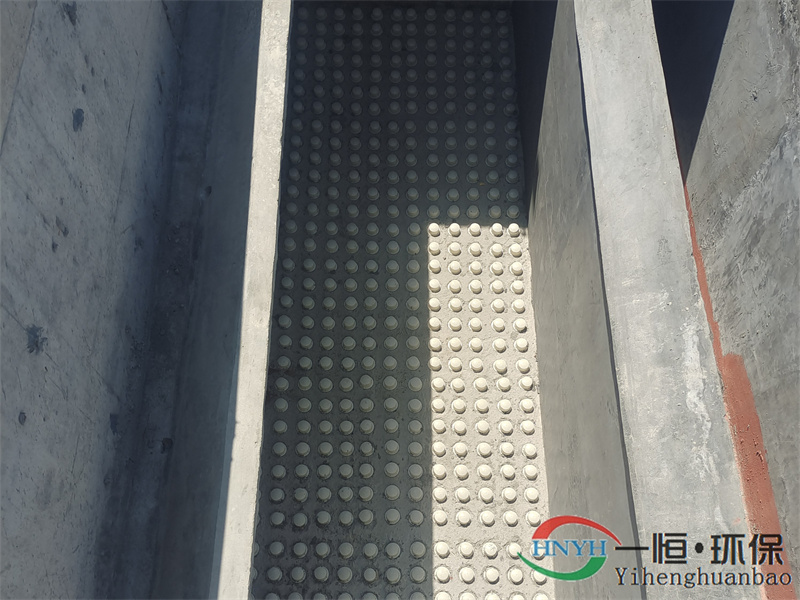

图一：V型滤池（混凝土滤板滤床）

V型滤池是水厂内一种水处理构筑物，指一种以恒定水位过滤的快滤池。池两侧的进水槽成V字型，池内的超声波水位自动控制装置可调节出水清水阀，阀门可根据池内水位的高低。自动调节开启程度，使池内水位恒定。

通常情况下，V型滤池使用单层砂滤料，粒径通常为0.95-1.35mm，不均匀系数为1.2-1.6，滤料层厚度为1.0-1.5m。

V型滤池是快滤池的一种形式，因为其进水槽形状呈V字形而得名，也叫均粒滤料滤池（其滤料采用均质滤料，即均粒径滤料）、六阀滤池（各种管路上有六个主要阀门），它是我国于20世纪80年代末从法国Degremont公司引进的技术。

通常情况下，V型滤池可采取单格或者双格布置。

A'主要特点是：

（1）可采用较粗滤料较厚滤层以增加过滤周期。

（2）气、水反冲再加始终存在的横向表面扫洗，冲洗水量大大减少。

B'过滤过程:

待滤水由进水总渠经进水阀和方孔后，溢过堰口再经侧孔进入被待滤水淹没的V型槽，分别经槽底均匀的配水孔和V型槽堰进入滤池，被均质滤料滤层过滤的滤后水经长柄滤头流入底部空间，由方孔汇入气水分配管渠，在经管廊中的水封井、出水堰、清水渠流入清水池。

C'反冲洗过程:

关闭进水阀，但有一部分进水仍从两侧常开的方孔流入滤池，由V型槽一侧流向排水渠一侧，形成表面扫洗。而后开启排水阀将池面水从排水槽中排出直至滤池水面与V型槽顶相平，反冲洗过程常采用“气冲→气水同时反冲→水冲”三步。

气冲 打开进气阀，开启供气设备，空气经气水分配渠的上部小孔均匀进入滤池底部，由长柄滤头喷出，将滤料表面杂质擦洗下来并悬浮于水中，被表面扫洗水冲入排水槽。

气水同时反冲洗 在气冲的同时启动冲洗水泵，打开冲洗水阀，反冲洗水也进入气水分配渠，气、水分别经小孔和方孔流入滤池底部配水区，经长柄滤头均匀进入滤池，滤料得到进一步冲洗，表扫仍继续进行。

停止气冲，单独水冲 表扫仍继续，后将水中杂质全部冲入排水槽。

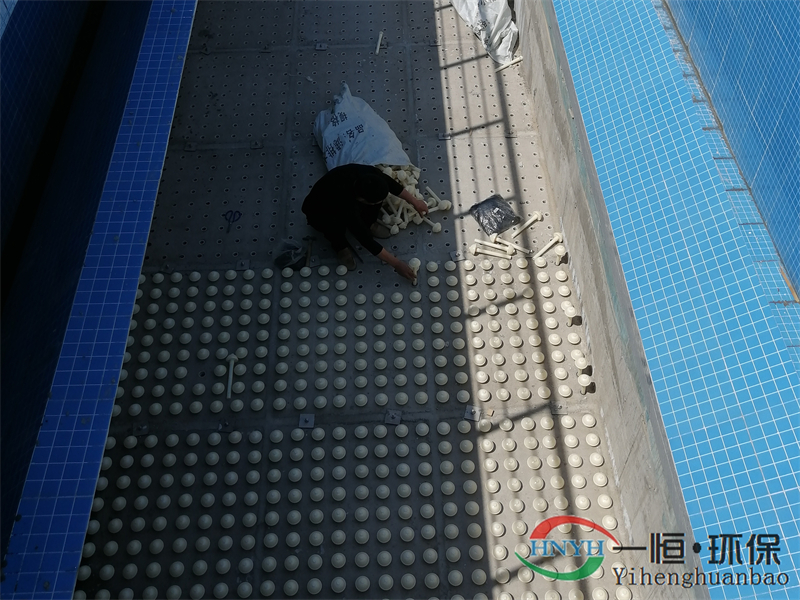

图二：V型滤池（整体滤板模板滤床）

D'运行管理:

(1)采用在池的两侧壁的V型槽进水和池中央的尖顶堰溢流排水 。

(2)采用较粗而厚的单层均匀颗粒的砂滤层。

(3)采用滤床在不膨胀的状态下进行低反冲洗强度的气、水同时反冲洗，并兼有原水的表面扫洗。

(4)滤速控制系统。
