侧向流斜板沉淀池安装可提升泥水分流效果

在水净化处理过程中，沉淀过程能够去除80％～90％的悬浮固体物质，对整个工艺中具有非常重要的作用。常规沉淀池采用斜板(斜管)沉淀装置，在沉淀池中设置了斜板(斜管)后，根据水流与沉泥方向的不同分为同向流、逆向流及侧向流(水平流)三种；但是现有技术中，单个斜板(斜管)沉淀装置在进行水处理净化时会出现上向流沉淀工艺中沉泥和水流方向相反引起的顶托作用从而造成沉降泥水分离的效果不好的问题。

为解决现有技术中，单个斜板(斜管)沉淀装置在进行水处理净化时会出现上向流沉淀工艺中沉泥和水流方向相反引起的顶托作用从而造成沉降分离的效果不好的问题，提供一种侧向流式斜板沉淀池，采用过渡区、沉淀区、出水区依次对水进行处理，同时，在沉淀区中，多个所述斜板组件在沉淀区沿沉淀区的长度方向均布设置，多个斜板组件组合成接力式沉降，该沉降工艺消减了上向流沉淀工艺中沉泥和水流方向相反引起的顶托作用，让沉淀工艺避免原有泥路、水路顶托作用，同时在水平向经过多重沉淀，水中悬浮物截留更彻底，可达到沉淀的目的。

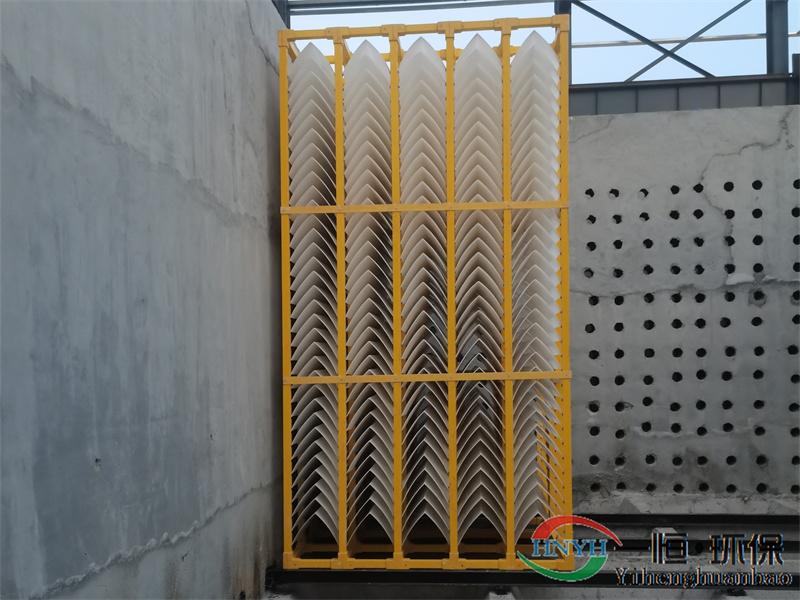

在沉淀池池体内部设置过渡区、沉淀区、出水区，需要进行水处理的水流从过渡区中进入，在过渡区中进行泥水分离后再进入沉淀区，由于在沉淀区中设置多组斜板组件，使得在沉淀区中进行泥水分离的水流可以得到接力式的沉淀，由于多组斜板组件在沉淀区中依次设置，使得消减了上向流沉淀工艺中沉泥和水流方向相反引起的顶托作用，侧向安装，提升处理效果，让沉淀工艺避免原有泥路、水路顶托作用，同时在水平向经过多重沉淀，水中悬浮物截留更彻底,可达到沉淀的目的，同时多组斜板组件可以便于拆除、安装和调试，侧向流斜板在用于新的沉淀池进行安装时可大大减小占地面积的同时提升处理水流的处理效果。

将侧向流斜板组件中的多个斜板在竖直方向的间隔距离相等设置，使得对水流断面通道在竖直方向相等，使得水流的的端面泥水分离效果更加的均匀，相邻斜板组件之间的间距自上而下形成排泥通道，多个排泥通道对泥水分离的沉淀物进行依次的沉积泥水分离，使得对水流泥水分离的处理进行依次的沉淀，侧向流斜板使得整个沉淀区中的泥水分离效果更加的均匀。
