翻板滤池介绍:
翻板滤池又叫苏尔寿滤池,在过滤时,进水通过溢流堰均匀流入滤池内,按照恒水位过滤方式,自上而下进行过滤;反冲洗时,先关闭进水阀,待池内余水水位至滤料表面20~30cm时,关闭出水阀门,按照气冲、气水混冲、水冲三个阶段进行冲洗,冲洗结束后开启排水翻板阀,排出冲洗废水。翻板滤池反冲洗时,关闭排水翻板阀进行高速反洗,具有耗水量小,且不会出现滤料流失现象,因此常用做活性炭过滤的池型.

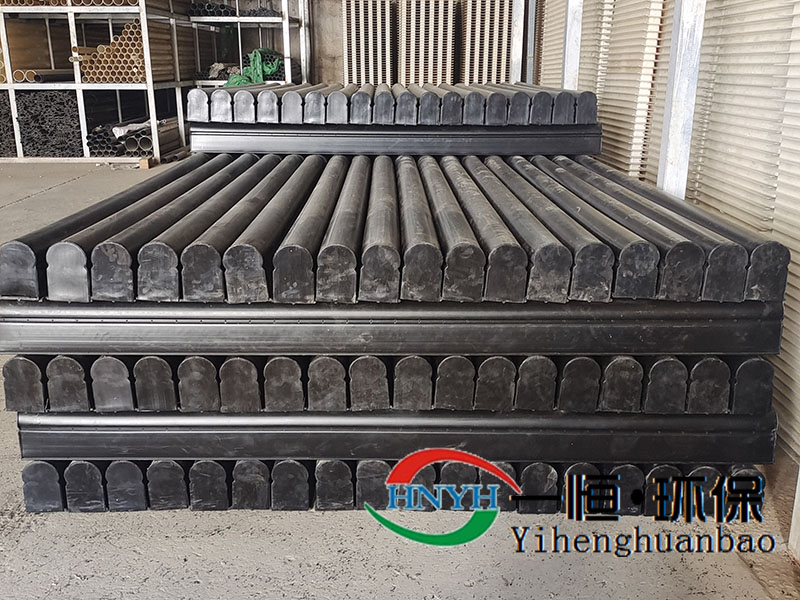

U型滤管
翻板滤池的主要特点:
1.翻板滤池结构简单,施工方便;不需反冲洗排水槽,过滤面积可充分利用;滤池底部无集水区,仅设集水管廊;所以土建工程量和投资费用较V型滤池省。
2.滤料流失率比其他滤池低
3.翻板滤池的配气、配水系统使用了布气、布水横、竖管,因其几何形状、开孔孔径和开孔分布的特殊性,在相同的气、水反冲强度下提高了支撑层、滤层的洗净度,不会有反冲洗死角。反冲洗时,在集水管廊顶板下和横管内可同时形成两个均匀的气垫层,既保证了布气、布水的均匀性又可以避免气、水分配出现脉冲现象,也充分体现反冲系统的独到之处。
4.出水水质好
5.反冲洗水耗低、水头损失小
6.双层气垫层,保证布水、布气均匀
7.气水反冲系统结构简单,施工进度快
根据滤池进水水质与对出水水质要求的不同,可选择单层均质滤料或双层、多层滤料。一般单层均质滤料是采用石英砂或陶粒滤料;双层滤料为无烟煤和石英砂或陶粒滤料和石英砂。当滤池进水水质差(如原水受到污染、含TOC较高时),可用颗粒活性炭置换无烟煤滤料。

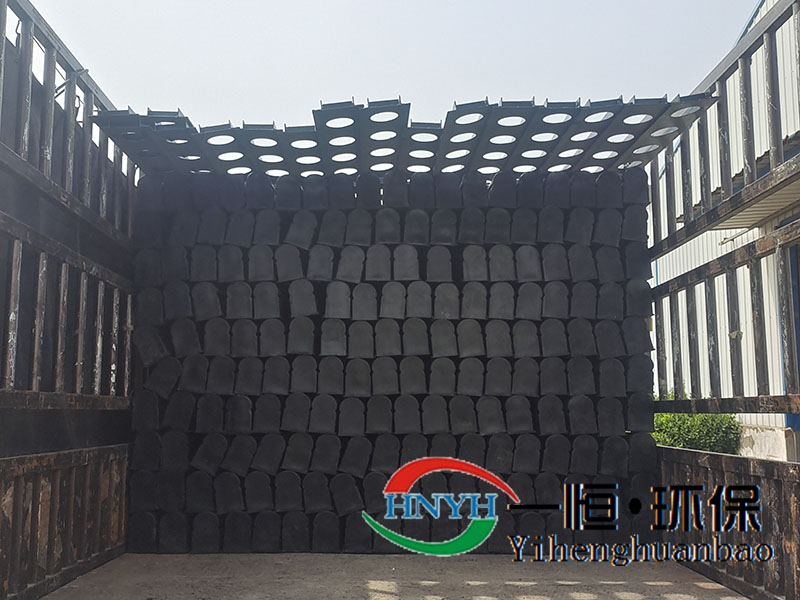

翻板滤池面包管
翻板滤池气水反冲系统主要有:拱形穿孔管布水布气系统和滤板滤头布水布气两种形式。

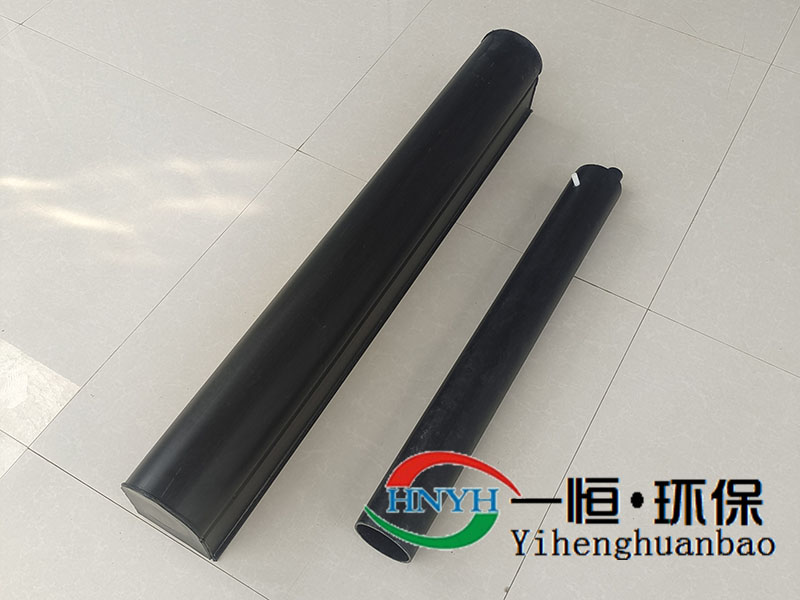

1.拱形穿孔管(又称多功能滤管、面包管)布水布气系统采用底板上部横向PE拱形穿孔管和下部纵向不锈钢布水布气管组成,此布水布气系统施工简单,但投资较高。
2.滤板滤头布水布气系统采用长柄滤头滤板,该系统施工精度相对要求高,但投资低。翻板滤池布水布气系统采用长柄滤头、混凝土滤板,为保证布水布气均匀,设计在滤板下面设置配水配气渠,在配水配气渠下部布置布水孔,在配水配气渠上部设置竖向不锈钢布气管,竖向不锈钢管顶部和下部开孔,以形成双气垫层,从而保证反冲洗均匀。
