反硝化深床滤池滤砖安装铺设顺序

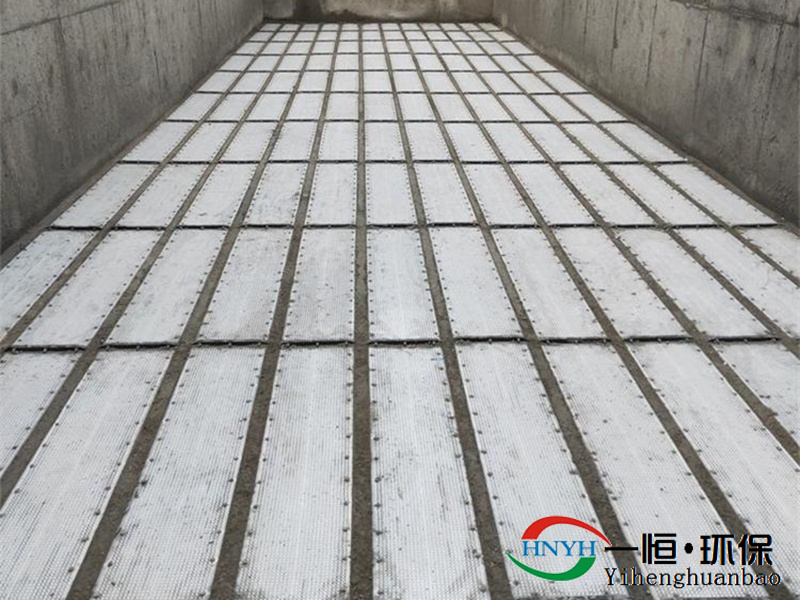

图一：反硝化深床滤池s型滤砖铺装效果

反硝化深床滤池该处理工艺功能集中，运行灵活，可以同时起到物 理过滤截留 SS（悬浮物）、化学微絮凝除 TP（总磷）、生物反硝化去除 TN（总氮） 的作用。

反硝化深床滤池的主要组成部分

1、滤池布气系统：采用不锈钢曝气方管和支管，以及防堵塞的高密度聚乙烯HDPE滤砖（气水分布块）组成；

2、滤池滤料和承托层：滤料为均质石英砂，承托层由不同规格的砾石分级组成；

3、滤池反冲洗：采用气水联合冲洗的方式；

4、碳源投加：包括碳源储罐和全自动加药系统组成，旁路链接，可灵活使用；

5、自控：PLC可编程控制器，人机界面显示屏，可与全厂中央控制系统对接；

6、仪表：滤池进水流量计、盐在线分析仪、液位开关等；

7、驱氮：专有的驱氮技术，有效解决“气阻”现象。

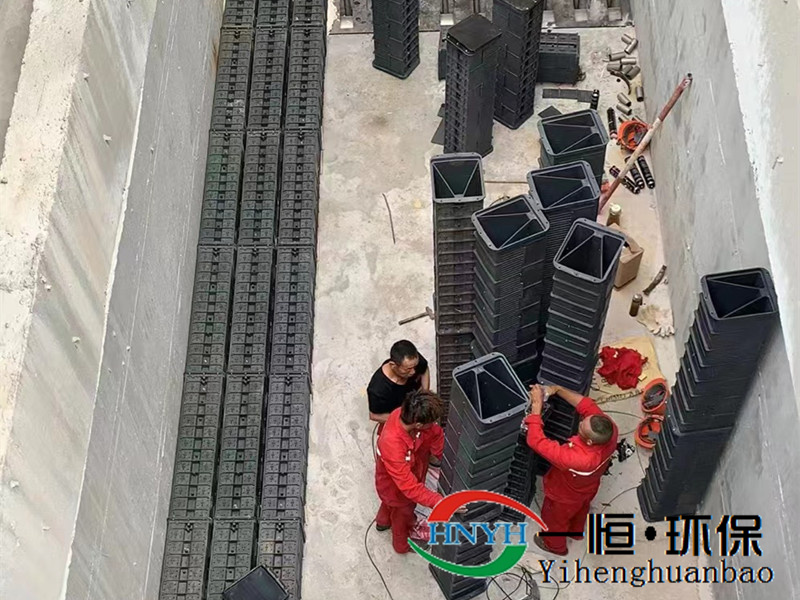

图二：反硝化深床滤池s型滤砖安装过程

反硝化深床滤池滤砖是由高密度聚乙烯材料制成。针对不同的项目设计，加工出厂后的滤砖在现场不需要做任何调整，只需要通过专用工具快速的完成滤 砖的组装，滤砖的池内铺设类似于居民家中铺地面砖一样便利。 由于配水配气滤砖的高度仅约 0.3m，大量节省了土建池体高度；且池体内 部不需要任何预埋件，不需要任何滤粱，滤柱等，池体结构简单；

滤砖安装时， 池底先铺设 C30 混凝土找平，再铺设滤砖，底部混凝土初步凝固后，相邻滤砖以及与池壁的缝隙内需要灌注 C30 混凝土，使得整个气水分配系统与池底成为 一个整体，坚固耐用。由于滤砖安装是土建完成后池底边铺设混凝土边安装，因 此对池底土建精度要求较低。大大的降低了土建施工的费用和配水配气系统的安 装成本。

反硝化深床滤池气水分配滤砖整体采用 HDPE（高密度聚乙烯）材质，具有出色结构强度和 韧性，滤砖安装完成后30-50年运行免维护。
