【水处理人必看】V型滤池的工艺特点及设计要求

V型滤池是一种气水反冲洗快滤池，它的主要特点是：

1. 采用均质滤料，滤层的纳污能力得到增强；

2. 在水冲洗过程中引入了气洗和横向表面扫洗，可以速地将杂质排入污水槽中，从而减少冲洗时间，冲洗水量大大减少；

3. 反冲洗时，滤料处于微膨胀状态，可减少滤池深度；

4. 采用V型槽进水，布水均匀。

V型滤池适用范围：

1. 大中水量污水处理；

2. 城市污水处理厂除氮脱磷深度处理；

3. 工业废水处理回用工艺；

4. 进水SS<10-15mg/L。

V型滤池设计要求:

1. 滤层表面以上水深不应小于1.2m；

2. 两侧进水槽的槽底配水孔口至中央排水槽边缘的水平距离宜在3.5m以内，大不得超过5m，表面扫洗配水孔的预埋管纵向轴线应保持水平；

3. 水槽断面应按非均匀流满足配水均匀性要求计算确定，其斜面与池壁的倾斜度宜采用45°-50°；

4. 进水系统应设置进水总渠，每格无烟煤滤料滤池进水应设可调整高度的堰板；

5. 反冲洗空气总管的管底应高于滤池的高水位；

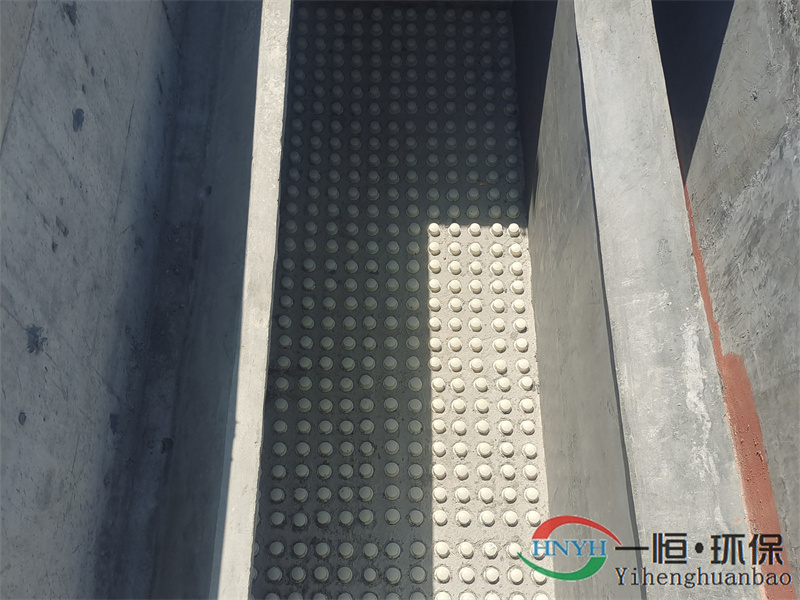

6. 长柄滤头配气配水系统的设计，应采取有效措施，控制同格滤池所有滤头、滤帽或滤柄顶表面在同一水平，其误差不得大于±5mm；

7. 冲洗排水槽顶面宜高出滤料层表面500mm；

8. V型滤池的布置可分为单排及双排布置；就单池而言，可分为单格及双格布置。当滤池的个数少于3个时，宜采用单排布置，超过4个采用双排布置。单池内的分格布置一般采用双格对称布置。

9. 滤层表面以上水深不应小于1.2m；

10. 两侧进水槽的槽底配水孔口至中央排水槽边缘的水平距离宜在3.5m以内，大不得超过5m，表面扫洗配水孔的预埋管纵向轴线应保持水平；

11. 水槽断面应按非均匀流满足配水均匀性要求计算确定，其斜面与池壁的倾斜度宜采用45°-50°；

12. 进水系统应设置进水总渠，每格无烟煤滤料滤池进水应设可调整高度的堰板；

13. 反冲洗空气总管的管底应高于滤池的高水位;

14. 长柄滤头配气配水系统的设计，应采取有效措施，控制同格滤池所有滤头、滤帽或滤柄顶表面在同一水平，其误差不得大于±5mm；

15. 冲洗排水槽顶面宜高出滤料层表面500mm；

16. V型滤池的布置可分为单排及双排布置：就单池而言，可分为单格及双格布置。当滤池的个数少于3个时，宜采用单排布置，超过4个采用双排布置。单池内的分格布置一般采用双格对称布置。

17. 滤速与滤料的选择：V型滤池的滤速可达7-20m/h，一般为12.5-15.0m/h，滤料采用单层加厚均粒滤料，粒径一般为0.95-1.35mm，允许扩大到0.7-2.0mm，不均匀系数1.2-1.6或1.8之间;

18. 过滤周期一般采用24-48h。
